在微软 Hyper-V 平台上安装 SD-WAN 设备

February 22, 2022
投稿者:
C

要在微软 Windows Server 上安装 NetScaler SD-WAN 虚拟设备，必须首先在具有足够系统资源的计算机上安装启用了 Hyper-V 角色的 Windows Server。安装 Hyper-V 角色时，请务必在服务器上指定 Hyper-V 用于创建虚拟网络的网络接口卡 (NIC)。可以保留某些 NIC 供主机使用。使用 Hyper- V 管理器 执行 SD-WAN VPX 安装。

适用于 Hyper-V 的 SD-WAN VPX 以虚拟硬盘 (VHD) 格式交付。其中包括 CPU、网络接口以及硬盘大小和格式等元素的默认配置。安装 SD-WAN VPX 实例后，您可以配置其网络适配器、添加虚拟 NIC、分配 SD-WAN IP 地址、子网掩码和网关，以及完成虚拟设备的基本配置。

Microsoft Server 硬件要求

  • 服务器的处理器必须支持英特尔虚拟化技术。
  • 服务器必须运行64位Windows 2008 R2 SP1（标准版、企业版或数据中心版）或2012版（标准版或数据中心版），并进行完整安装（非核心安装）并启用Hyper-V组件。
  • 最低系统配置为4 GB内存、200 GB硬盘和2个物理CPU。
  • 需要两个物理以太网网卡。建议使用三个。

注意

以下过程使用三个 NIC。

有关 Windows Server 2008 R2 系统要求的更多信息，请参阅 http://www.microsoft.com/windowsserver2008/en/us/system-requirements.aspx （微软随时可能更改确切位置）。

有关安装微软服务器 2008 R2 的信息，请参阅 [安装 Windows Server 2008 R2](https://docs.microsoft.com/en-us/previous-versions/windows/it-pro/windows-server-2008-R2-and-2008/dd379511(v=ws.10)？redirectedFrom=MSDN）（微软随时可能会更改确切位置）。

在微软 Hyper-V 平台上安装 SD-WAN 虚拟设备的先决条件

在开始安装虚拟设备之前，请执行以下操作：

下载 SD-WAN VPX 安装文件

  1. 在 Web 浏览器中，转到 http://www.citrix.com/ 并单击 我的 Citrix。
  2. 键入用户名和密码。
  3. 单击下载。
  4. 在 按产品搜索下载内容中，选择 NetScaler SD-WAN。
  5. 在 虚拟设备下，选择并下载所需的 SD-WAN VPX 分发。
  6. 将压缩文件复制到服务器中。

在 SD-WAN VPX 上配置虚拟网卡

  1. 以 管理员身份登录 Windows Server，可以通过键盘或 VGA 控制台，或者通过计划用于管理虚拟设备的网卡（而不是用于加速桥接的端口之一）登录 Windows Server。
  2. 若要启动 Hyper-V 管理器，请单击 “ 开始”，指向 “ 管理工具”，然后单击 “ Hyper-V 管理器”。
  3. 在导航窗格中的 Hyper-V 管理器下，选择要在其上安装 SD-WAN VPX 的服务器。
  4. 在 “ 操作 ” 菜单上，单击 “ 虚拟网络管理器…”
  5. 在 虚拟网络管理器 窗口的导航窗格中的 虚拟网络下，单击 新建虚拟网络。
  6. 选择 “ 外部 ” 作为虚拟网络的类型，然后单击 “ 添加”。
  7. 将新虚拟网络命名为 apA Network 1，然后选择要将其映射到的物理网卡。
  8. 单击 “ 确定” 以应用更改。
  9. “ 应用网络更改 ” 弹出窗口会显示一条警告，指出挂起的更改可能会中断网络连接。单击是。
  10. 对第二个加速桥接端口重复步骤 5—9。将其命名为 apA Network 2，然后将其连接到其他物理端口。
  11. 单击 “ 应用 ” 以应用网络更改。

使用 Hyper-V 管理器在微软服务器上安装 SD-WAN VPX

在微软服务器上启用 Hyper-V 角色并提取 VPX 文件后，您可以使用 Hyper-V 管理器安装 SD-WAN VPX。导入虚拟机后，必须通过将虚拟网卡与 Hyper-V 创建的虚拟网络关联来配置虚拟网卡。根据您使用的 Microsoft 服务器，请参阅以下链接中的过程以完成安装。

  • 微软服务器 2008 R2
  • Microsoft Server 2012
  • 2012 年和 2016 年微软服务器

    注意

    • 从 10.2.6 和 11.0.3 版本起，在置备任何 SD-WAN 设备或部署新的 SD-WAN SE VPX 时，必须更改默认管理员用户帐户密码。同时使用 CLI 和 UI 强制执行此更改。

    • 系统维护帐户-CBVWSSH，用于开发和调试，没有外部登录权限。只能通过常规管理用户的 CLI 会话访问该账户。

使用虚拟硬盘文件在 Microsoft Hyper-V 平台上创建虚拟机

您需要下载 SD-WAN Hyper-V 安装文件：

  1. 在 Web 浏览器中，转到 http://www.citrix.com/ 并单击 我的 Citrix。
  2. 键入用户名和密码。
  3. 单击下载。
  4. 在 按产品搜索下载内容中，选择 Citrix SD-WAN。
  5. 在 虚拟设备下，选择并下载所需的 SD-WAN Hyper-V 发行版。
  6. 将压缩文件复制到服务器并解压缩。

要使用 Hyper-V 管理器创建新虚拟机，请执行以下操作：

  1. 打开 SD-WAN Hyper-V 安装文件，然后选择 虚拟硬盘 文件夹。
  2. 复制硬盘映像并将其粘贴到Hyper-V安装文件之外新创建的文件夹中。
  3. 打开 Hyper-V 管理器 > 选择 Hyper-V ID 右键单击，然后选择 新建 > 虚拟机。

  4. 虚拟机向导 打开，单击 下一步。

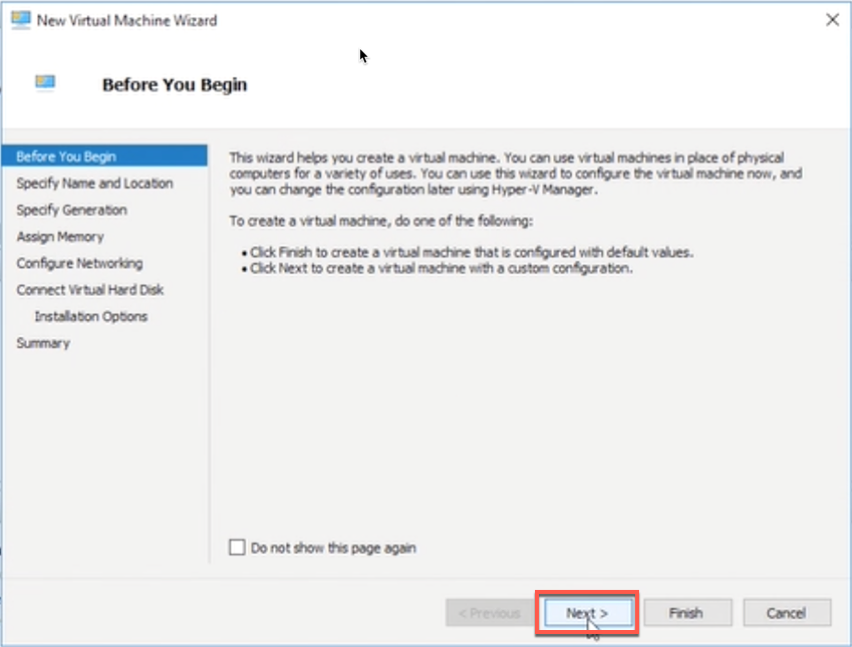

    新建虚拟机向导

  5. 提供名称，您还可以指定虚拟机的位置。选中该复选框可提供存储虚拟机的其他位置。单击下一步。

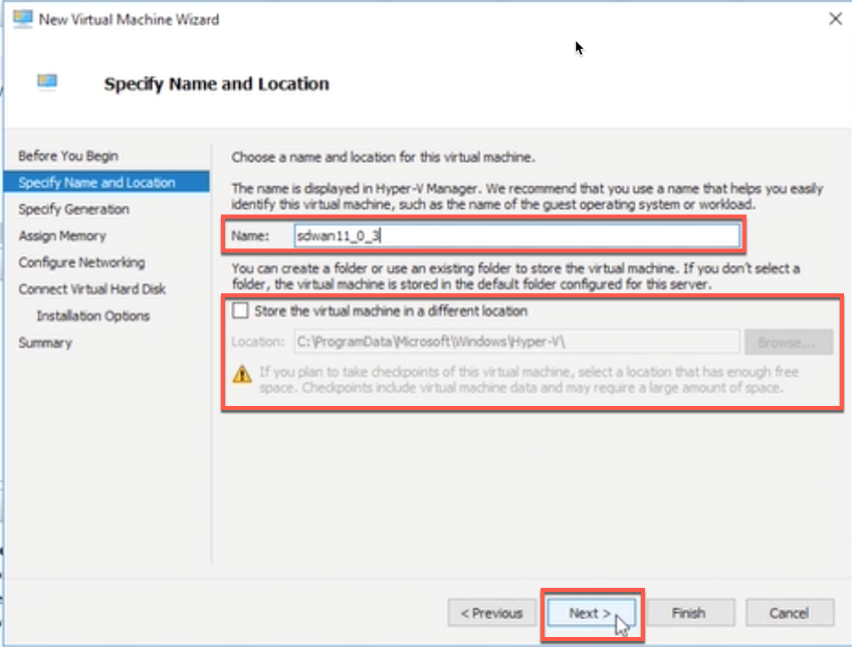

    名称和位置

  6. 选择虚拟机的层代，然后单击 下一步。

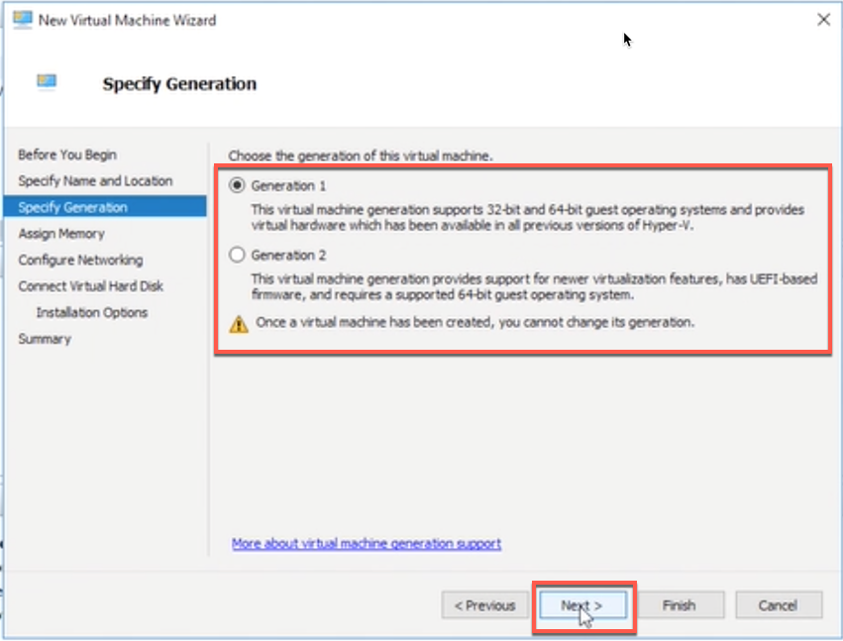

    一代

  7. 指定要分配给虚拟机的内存量，然后单击 下一步。

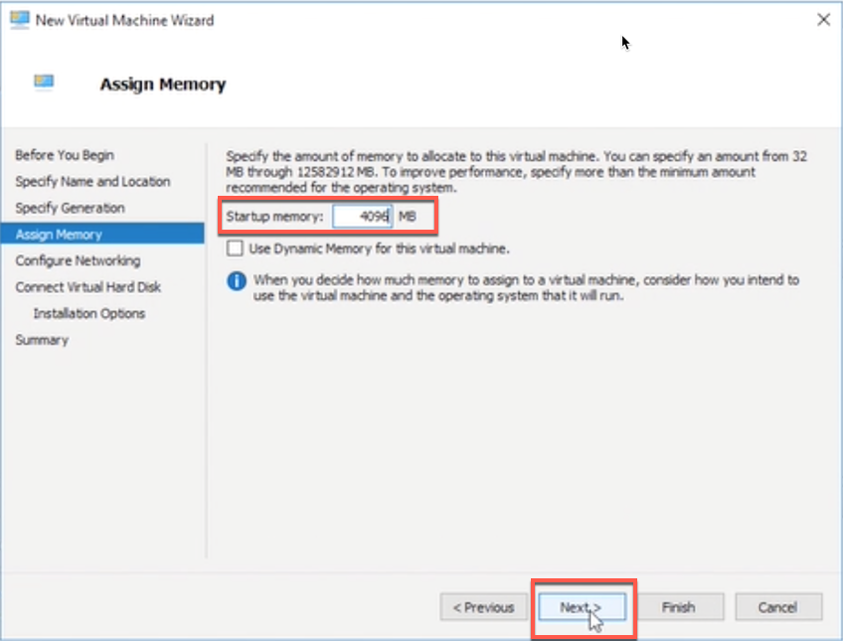

    内存

  8. 从下拉列表中选择一个连接，然后单击 下一步。此处选择的连接用于管理端口。

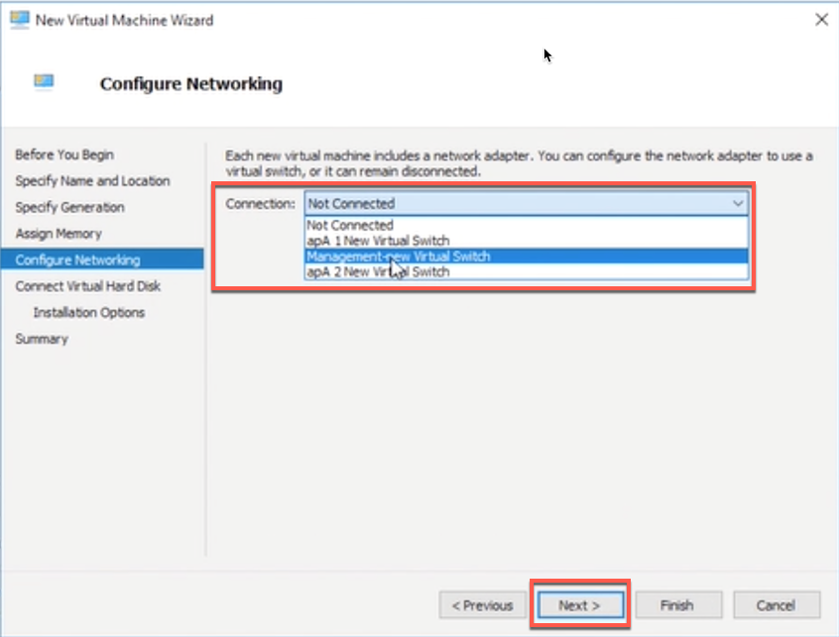

    连接

  9. 要连接 VHD，请选择 使用现有虚拟硬盘 单选按钮，浏览并从提取的 zip 文件中选择 VHD 文件，然后单击 下一步。虚拟硬盘可以在以下位置找到：

    > ctx-sdw-se-vpx > 虚拟硬盘<extracted_zip_file location>

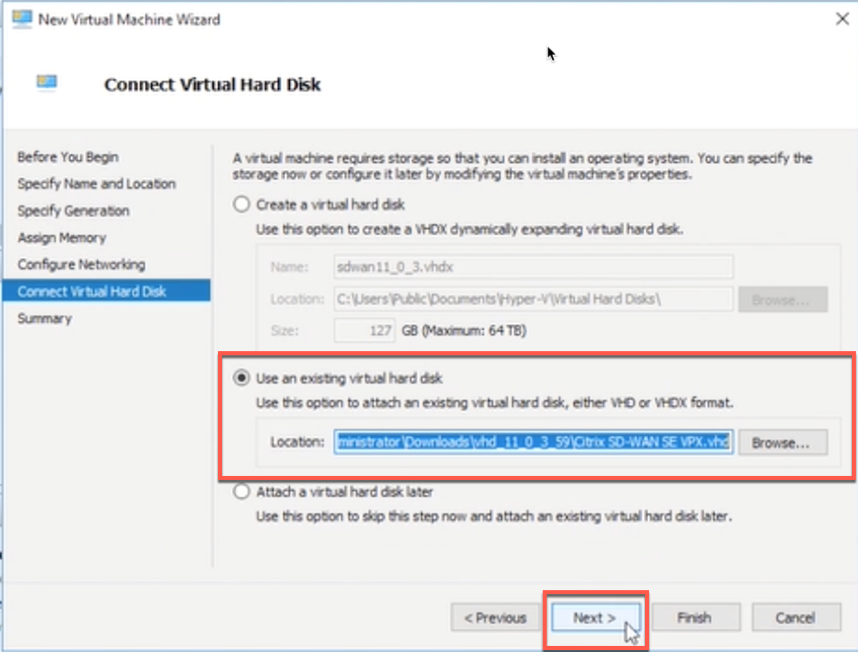

    连接虚拟硬盘

  10. 验证 摘要 页面上的详细信息，然后单击 完成 以完成虚拟机的创建。

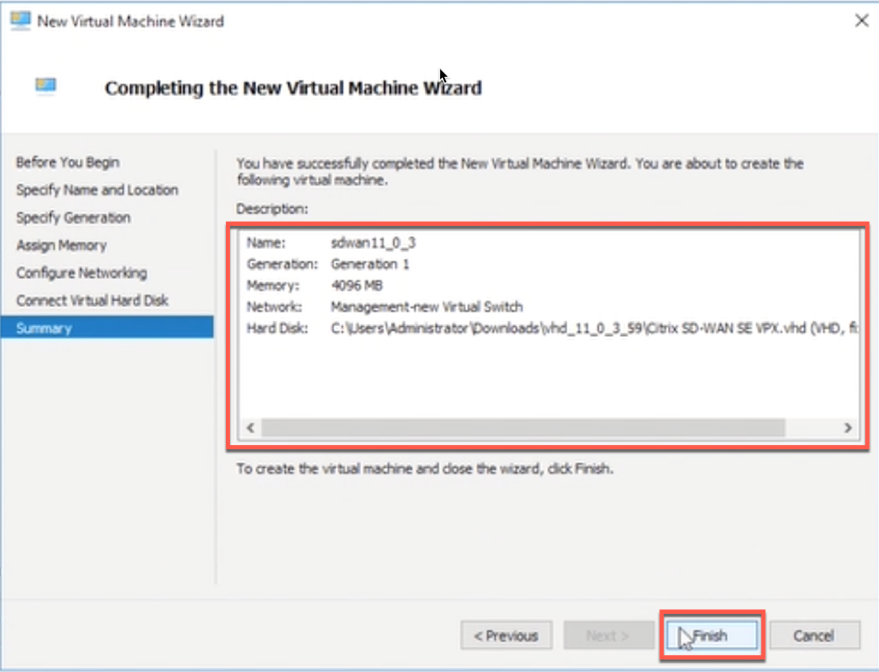

    摘要

默认情况下，虚拟机处于 关闭 状态。到目前为止创建的虚拟机只有 1 个接口和 1 个内核，我们必须增加核心数量并再添加 2 个接口才能使 SD-WAN 正常工作。请执行以下步骤：

  1. 验证您创建的虚拟设备是否列在 “ 虚拟机” 下。
  2. 右键单击虚拟机，然后单击 设置。
  3. 在 “设置 ” 窗口的导航窗格中的 “硬件” 下，选择列表中的第一个网络适配器。
  4. 在 网络 下拉菜单中，选择 apA1 网络。这是 apA1 的局域网接口。
  5. 确保选中 “启用 MAC 地址欺骗” 复选框。如果不是，请选择它并应用更改。
  6. 在 “设置 ” 窗口的导航窗格中的 “硬件” 下，选择列表中的第二个网络适配器。重复步骤 10 和步骤 11，并将适配器分配给 apA2 网络。这是 apA2 的 WAN 接口。重要：不要为两个网络适配器配置同一个网络。错误的配置会导致数据包循环，从而导致网络中断。
  7. 增加虚拟 CPU 核心数。
    • 在 “设置” 窗口导航窗格中，选择 “ 处理器”。
    • 将 虚拟处理器数量 增加到至少 4 个。
    • 单击应用。

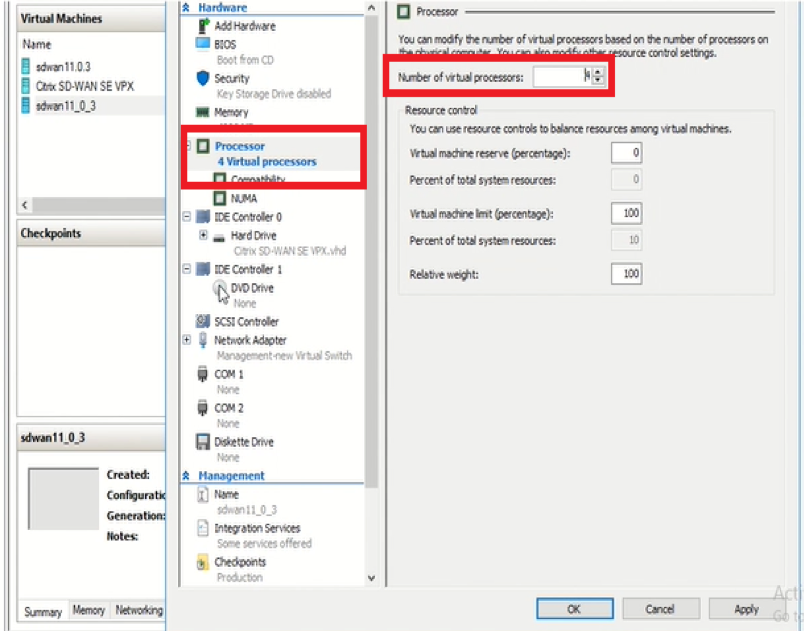

    处理器

  8. （可选）更改虚拟硬盘大小：
    • 在 “设置” 窗口导航窗格的 “IDE 控制器 0” 下，选择 “ 硬盘驱动器”。
    • 单击编辑。
    • 按照 “编辑虚拟硬盘向导” 中的步骤，使用向导中的 “展开” 选项将分配增加到支持的大小之一。
  9. 或者，更改内存大小。
    • 在 “设置” 窗口的导航窗格中的 “ 硬件” 下，选择 “ 内存”。
    • 通过将内存调整为支持的大小之一来分配 RAM 空间。
    • 单击 OK（确定）。
  10. 右键单击并选择 开始。一旦状态更改为 Running（ 正在运行），您的虚拟机现在就可以使用了。
在微软 Hyper-V 平台上安装 SD-WAN 设备
